TDK 的超聲波飛行時間 (ToF) 傳感器利用緊湊型超聲波換能器發出超聲波脈沖，然后監聽從傳感器視場 (FoV) 內的目標返回的回聲。內置處理

單元計算超聲波脈沖的飛行時間并與外部控制單元共享此信息。外部控制單元根據此信息確定到傳感器視場內物體的距離。與光學距離傳感器

不同，超聲波技術是一種高度可靠的檢測方法，因為超聲波可以檢測玻璃等透明物體。這些 ToF 傳感器適用于消費電子、AR/VR、機器人、無

人機、物聯網、汽車和工業市場。TDK 根據預期用途提供一系列產品，例如小封裝產品、超低功耗，防塵防水。

CH101

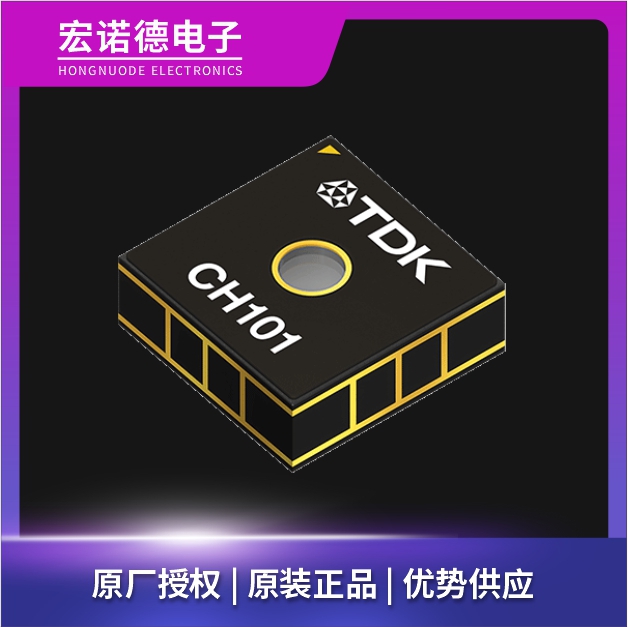

TDK InvenSense CH101距離傳感器是基于Chirp專利MEMS技術的微型超低功率超聲波飛行時間（ToF）距離傳感器。這些傳感器采用系統級封裝

，以微型，可回流封裝的形式集成了壓電微機械超聲換能器（PMUT）和超低功耗片上系統（SoC）。這些CH101傳感器速度快，可在距離最遠

1.2m的目標上提供精確的距離測量。距離傳感器可以檢測多個物體，并可以在包括全日照在內的任何照明條件下工作，并提供毫米級的精確距離

測量。這些CH101傳感器具有運行高級超聲波固件的低功耗微控制器，專用的可編程范圍中斷引腳以及用于接收和發送的單個傳感器。

 CH101距離傳感器在1.62V至1.98V的電壓范圍內工作，需要60ms的時間進行編程。這些距離傳感器采用8引腳焊盤柵格陣列（LGA）封裝，尺寸

為3.5mm x 3.5mm x 1.26mm。典型應用包括無人機和機器人技術，移動和計算設備，避障，打印機和掃描儀，接近感應和智能家居。

CH101距離傳感器特征

快速準確的測距：

4cm至1.2m工作范圍

采樣率高達100個樣本/秒

在30cm范圍內1.0mm RMS范圍噪聲

針對中短距離感測應用而優化的可編程模式

可自定義的視野（FoV）高達180°

多目標檢測

在陽光和任何其他照明下工作

對物體顏色不敏感，可檢測光學透明的表面，例如玻璃窗

易于集成：

單個傳感器用于接收和發送

1.8V單電源電壓

I 2 C快速模式兼容接口，數據速率高達400kbps

專用可編程范圍中斷引腳

獨立于平臺的軟件驅動程序可實現全程測距

微型集成模塊：

與標準SMD回流兼容

低功耗微控制器，運行高級超聲波固件

-40°C至85°C的工作溫度范圍

超低電源電流：

1個樣本/秒：

13μA（最大10cm范圍）

15μA（最大1.0m范圍）

30個樣本/秒：

33μA（最大10cm范圍）

130μA（1.0m最大范圍）

CH101距離傳感器技術指標

1.62V至1.98V工作電壓范圍

3.5mm x 3.5mm x 1.26mm尺寸

8引腳LGA封裝

60ms的編程時間

CH101距離傳感器應用領域

增強和虛擬現實

無人機和機器人

移動和計算設備

避障

打印機和掃描儀

接近感應

存在檢測：

始終在線感應可鎖定/解鎖筆記本電腦，平板電腦和白色家電

智能家居
